GEN 3.2 Letecké mapy
3.2.1 ODPOVĚDNÉ SLUŽBY
3.2.2 Udržování leteckých map
3.2.3 Způsob distribuce
Řízení letového provozu ČR, s.p.
Středisko AIM
Navigační 787
252 61 Jeneč
3.2.4 Seznam mapových sérií
Letecká mapa − ICAO 1:500 000;
Letištní mapa − ICAO;
Mapa pro stání/zajíždění letadla − ICAO;
Mapa pro stání a pojíždění letadel na odbavovací ploše
Letištní překážková mapa − ICAO − typ A;
Terénní mapa pro přesné přiblížení − ICAO;
Traťová mapa − ICAO;
Mapa FRA;
Mapa SEE FRA;
Mapa SEE FRA, BALTIC FRA a SECSI FRA;
Mapa standardních přístrojových odletů (SID) − ICAO;
Mapa standardních přístrojových příletů (STAR) − ICAO;
Mapa přiblížení podle přístrojů − ICAO;
Mapa příletů a odletů za VFR;
Mapa minimálních nadmořských výšek pro poskytování přehledových služeb ATC;
Mapa přiblížení okruhem;
Mapa oblastí s nebezpečnou koncentrací ptactva;
Mapy v současné době k dispozici jsou na seznamu v bodu GEN 3.2 para 5 této části.
3.2.4.2 Všeobecný popis mapových sérií
-
Letecká mapa − ICAO 1:500 000
Mapa je konstruována v Lambertově kuželové projekci. Letecké údaje jsou znázorněny v minimálním množství v souladu s určením mapy pro srovnávací navigaci. Znázorněna jsou vybraná letiště, význačné překážky, prvky systému letových provozních služeb, zakázané, omezené a nebezpečné prostory a radionavigační zařízení. Mapa poskytuje informace pro provádění vizuální srovnávací navigace a také může být použita jako mapa pro předletové plánování.
-
Letištní mapa − ICAO
Mapa poskytuje osádkám detailní údaje potřebné pro pojíždění letadla:
-
ze stání letadla na RWY; a
-
z RWY na stání letadla.
Mapa také poskytuje další provozní údaje o letišti..
-
-
Mapa pro stání/zajíždění letadla − ICAO
Mapa se vydává pro letiště, u kterých nelze dostatečně zřetelně znázornit na Letištní mapě − ICAO potřebné detaily pro pojíždění letadel po pojížděcích drahách ze stání letadla a zpět a pro stání/zajíždění letadel.
-
Mapa pro stání a pojíždění letadel na odbavovací ploše
Mapa se vydává pro letiště, u kterých nelze dostatečně zřetelně znázornit na Letištní mapě − ICAO potřebné detaily pro pojíždění letadel na odbavovacích plochách ze stání letadla a zpět a pro stání/zajíždění letadel.
-
Letištní překážková mapa − ICAO − typ A (provozní omezení)
Mapa obsahuje detailní informace o překážkách v sektoru vzletu letiště. Situace je znázorněna v půdorysu a z profilu.
-
Terénní mapa pro přesné přiblížení − ICAO
Mapa poskytuje podrobné informace o profilu terénu v určené části konečného přiblížení pro použití radiovýškoměru. Tato mapa se vydává pro každou RWY s přesným přiblížením kategorie II a III.
-
Traťová mapa − ICAO
Na mapě jsou znázorněna letiště, zakázané, omezené, nebezpečné, dočasně vyhrazené a dočasně rezervované prostory a systém letových provozních služeb. Mapa poskytuje informace pro provedení letu po tratích ATS v souladu s postupy ATS.
-
Mapa FRA
Mapy se vydávají pro oblast prostoru volných tratí v České republice ve vertikálním vymezení FL 95 − FL 660. Mapa poskytuje informace pro provedení letu dle preferované trajektorie pomocí význačných bodů FRA bez užití konvenčních tratí ATS. Jsou zde znázorněny význačné body FRA, prostor aplikace , zakázané, omezené, nebezpečné, dočasně vyhrazené, dočasně rezervované prostory, zóny s nestandardním plánováním a systém letových provozních služeb.
-
Mapa SEE FRA
Mapa zobrazuje horizontální hranice přeshraničního SEE FRA a popis jeho vertikálního vymezení.
-
Mapa SEE FRA, BALTIC FRA a SECSI FRA
Mapa zobrazuje horizontální hranice SEE FRA, BALTIC FRA, SECSI FRA, ve kterých se uplatňují pravidla plánování FRA.
-
Mapa standardních přístrojových odletů (SID) − ICAO
Mapa se vydává v případě, že jsou stanoveny standardní přístrojové odletové tratě. Letecké údaje obsahují letiště odletu, další letiště související s danou odletovou tratí, zakázané, omezené a nebezpečné prostory a systém letových provozních služeb. Informace umožňují osádce provést let po standardní přístrojové odletové trati od vzletu do fáze traťového letu.
-
Mapa standardních přístrojových příletů (STAR) − ICAO
Mapa se vydává v případě, že jsou stanoveny standardní přístrojové příletové tratě. Letecké údaje obsahují letiště příletu, další letiště související s danou příletovou tratí, zakázané, omezené a nebezpečné prostory a systém letových provozních služeb. Informace umožňují osádce provést let po standardní přístrojové příletové trati od fáze traťového letu do fáze přiblížení.
-
Mapa přiblížení podle přístrojů − ICAO
Mapa se vydává pro každé letiště se stanovenými postupy pro přístrojové přiblížení. Pro každý typ přiblížení se zpracovává zvláštní mapa.
Letecké údaje obsahují letiště, zakázané, omezené a nebezpečné prostory, radiokomunikační a radionavigační zařízení, minimální sektorové výšky, schema postupu a jeho profilu, provozní minima letiště, atd.
Mapa poskytuje informace pro provedení postupu přístrojového přiblížení na danou RWY včetně postupu pro nezdařené přiblížení a případného vyčkávání.
-
Mapa příletů a odletů za VFR
Mapa se publikuje pro provoz VFR na řízených letištích uvedených ve II. dílu AIP , v oddílu AD 2. Mapa stanovuje postupy pro přílety a odlety za VFR a obsahuje následující údaje:
-
geografické údaje;
-
výšku letiště nad mořem ve stopách a metrech;
-
kmitočty ATS;
-
hranice TMA, hranice CTR a hranice zakázaných, omezených, nebezpečných prostorů;
-
umístění a směr dráhy (drah) na mapě;
-
zeměpisné souřadnice a označení traťových bodů za VFR,
-
schémata vyčkávání nad traťovými body;
-
pořadí traťových bodů pro přílety a odlety za VFR a jejich označení;
-
směrníky, vzdálenosti v NM a max. nadmořské výšky mezi traťovými body;
-
měřítko v NM a km.
-
-
Mapa minimálních nadmořských výšek pro poskytování přehledových služeb ATC
Mapa se vydává pro FIR Praha a příslušné CTR, TMA, MCTR, MTMA či části CTA, je−li relevantní, a obsahuje informace, umožňující letovým posádkám monitorovat a ověřovat nadmořské výšky přidělené řídícím používajícím přehledový systém ATS.
Mapa uvádí nadmořské výšky zajišťující výšku nejméně 300 m (1000 ft) nad překážkami v okruhu 5 NM od letadla.
Hodnoty nadmořských výšek uvedené v závorkách jsou opravené na nízké teploty podle požadavků L 8168 a aplikují se vždy v období od 15. listopadu do 15. března, pokud není NOTAMem publikováno jinak.
Určení období, pro které jsou publikovány hodnoty MRVA opravené na nízké teploty, je založeno na modelu standardní atmosféry ICAO a analýze dlouhodobých teplotních statistik v .
-
Mapa pro přiblížení okruhem
Mapa se publikuje pro letiště PRAHA/Ruzyně a je uvedena ve II. dílu AIP , v oddílu AD 2. Mapa stanovuje postupy pro přiblížení okruhem a obsahuje následující údaje:
-
geografické údaje;
-
výšku letiště nad mořem ve stopách a metrech;
-
kmitočty ATS;
-
umístění a směr drah na mapě;
-
přiblížení okruhem podle kategorií letadel;
-
-
měřítko v NM a km.
-
-
Mapa oblasti s nebezpečnou koncentrací ptactva
Mapa se publikuje pro letiště PRAHA/Ruzyně, BRNO/Tuřany, OSTRAVA/Mošnov a Karlovy Vary jak jsou uvedena ve II. dílu AIP , v oddílu AD 2. Mapa obsahuje omezené geografické údaje, umístění a směr drah na mapě, převažující tahy ptactva a měřítko v metrech.
3.2.5 Seznam map
Ceny map jsou publikovány v AIC.
| Název série | Měřítko |
Název |
|---|---|---|
| 1 | 2 | 3 |
|
Letecká mapa - ICAO 1:500 000 | 1:500 000 | PRAHA (2231 − ABCD) |
|
Traťová mapa - ICAO | 1:1 200 000 | En−route chart (GND − FL 95) |
|
Mapa FRA |
1:1 200 000 1:1 200 000 |
Free Route Airspace of the Czech republic (FL 95 − FL 245) |
|
Mapa SEE FRA |
1:9 000 000 | South East Europe Free Route Airspace |
|
Mapa SEE FRA, BALTIC FRA, SECSI FRA |
N/A |
SEE FRA, BALTIC FRA, SECSI FRA |
|
Mapa zakázaných, omezených, dočasně rezervovaných, dočasně vyhrazených a nebezpečných prostorů | 1:1 300 000 | |
|
Mapa dočasně rezervovaných prostorů určených pro provoz všeobecného letectví (TRA GA) | 1:1 300 000 | |
|
Rozmístění radiových zařízení | ||
|
Mapa rozmístění letišť | ||
|
Letištní mapa - ICAO |
1:10 000
1:12 000
1:10 000 1:10 000 1:10 000 1:15 000
1:12 000
1:12 000 1:10 000 1:20 000 |
BRNO/Tuřany BRNO/Tuřany − Markings on manoeuvring area BRNO/Tuřany − Taxi routes for critical aircraft types Čáslav Čáslav − Markings on manoeuvring area České Budějovice Karlovy Vary Kbely Kunovice Kunovice − Markings on manoeuvring area Náměšť Náměšť − Markings on manoeuvring area Náměšť − Reduced Runway Separation for Helicopters Náměšť − Taxi routes for critical aircraft types OSTRAVA/Mošnov OSTRAVA/Mošnov − Markings on manoeuvring area |
|
Letištní mapa - ICAO |
1:15 000
1:15 000
1:10 000 |
Pardubice Pardubice − Taxi routes for critical aircraft types PRAHA/Ruzyně PRAHA/Ruzyně − Markings on manoeuvring area PRAHA/Ruzyně − Taxi routes for A340−600, A350-1000, A380, AN124, B747−8, B777−300/300ER, C5 PRAHA/Vodochody |
|
Mapa pro stání/zajíždění letadla − ICAO |
PRAHA/Ruzyně − Parking stands and taxiing on apron on apron NORTH | |
|
Mapa stání a pojíždění na odbavovací ploše |
BRNO/Tuřany − apron MIDDLE BRNO/Tuřany − apron WEST Karlovy Vary OSTRAVA/Mošnov − CENTRAL apron OSTRAVA/Mošnov − SOUTH 3 apron Pardubice PRAHA/Ruzyně − apron SOUTH PRAHA/Ruzyně − apron EAST PRAHA/Ruzyně − apron BELL | |
|
Letištní překážková mapa − ICAO − typ A (provozní omezení) |
1:15 000 1:15 000 1:15 000 1:15 000 1:10 000 |
Karlovy Vary OSTRAVA/Mošnov Pardubice PRAHA/Ruzyně − RWY 24 PRAHA/Ruzyně − RWY 30 PRAHA/Ruzyně − RWY 12 |
|
Terénní mapa pro přesné přiblížení − ICAO |
1:3000/600 1:2500/500 1:2500/500 |
OSTRAVA/Mošnov − RWY 22 PRAHA/Ruzyně − RWY 24 PRAHA/Ruzyně − RWY 30 |
|
Mapa standardních přístrojových odletů (SID) − ICAO |
1:500 000 1:500 000 1:500 000 1:500 000 1:500 000 1:500 000
1:300 000 1:300 000 1:250 000 1:300 000 1:300 000 1:500 000 1:500 000 1:300 000 1:300 000 1:720 000 1:720 000 1:500 000 1:500 000 1:500 000 1:500 000 1:250 000 1:300 000 1:300 000 |
BRNO/Tuřany RWY 27 − RNAV BRNO/Tuřany RWY 09 − RNAV Čáslav RWY 31 − RNAV Čáslav RWY 13 − RNAV České Budějovice RWY 09 České Budějovice RWY 27 České Budějovice Omnidirectional departures chart Karlovy Vary RWY 29 − RNAV Karlovy Vary RWY 11 − RNAV Karlovy Vary Omnidirectional departures chart Kunovice RWY 20C − RNAV Kunovice RWY 20C − RNAV Náměšť RWY 30 Náměšť RWY 12 OSTRAVA/Mošnov RWY 22− RNAV OSTRAVA/Mošnov RWY 04− RNAV Pardubice RWY 27 − RNAV Pardubice RWY 09 − RNAV PRAHA/Ruzyně RWY 24 − RNAV PRAHA/Ruzyně RWY 30 − RNAV PRAHA/Ruzyně RWY 06 − RNAV PRAHA/Ruzyně RWY 12 − RNAV PRAHA/Ruzyně Omnidirectional and visual departures chart PRAHA/Vodochody RWY 10 PRAHA/Vodochody RWY 28 |
|
Mapa standardních přístrojových příletů (STAR) − ICAO |
1:500 000 1:500 000 1:500 000 1:500 000 1:500 000 1:300 000 1:300 000 1:500 000 1:300 000 1:500 000 1:500 000 1:300 000 1:300 000 1:720 000 |
BRNO/Tuřany RWY 27 − RNAV BRNO/Tuřany RWY 09 − RNAV Čáslav RWY 31 − RNAV Čáslav RWY 13 − RNAV České Budějovice RWY 27 Karlovy Vary RWY 29 − RNAV Karlovy Vary RWY 11 − RNAV Kbely RWY 24 − RNAV Kunovice RWY 20C − RNAV Náměšť RWY 30 Náměšť RWY 12 OSTRAVA/Mošnov RWY 22− RNAV OSTRAVA/Mošnov RWY 04 − RNAV Pardubice RWY 09-27 − RNAV |
|
Mapa standardních přístrojových příletů (STAR) − ICAO |
1:500 000 1:500 000 1:500 000 1:500 000 1:500 000 |
PRAHA/Ruzyně RWY 24 − RNAV PRAHA/Ruzyně RWY 30 − RNA PRAHA/Ruzyně RWY 06 − RNAV PRAHA/Ruzyně RWY 12 − RNAV PRAHA/Vodochody RWY 10-28 − RNAV |
|
Mapa přiblížení podle přístrojů − ICAO |
1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:250 000 1:250 000 1:250 000 1:250 000 1:250 000 1:300 000 1:300 000 1:250 000 1:250 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 1:300 000 |
BRNO/Tuřany ILS RWY 27 BRNO/Tuřany RNP RWY 27 BRNO/Tuřany VOR RWY 27 BRNO/Tuřany NDB RWY 27 BRNO/Tuřany RNP RWY 09 BRNO/Tuřany VOR RWY 09 BRNO/Tuřany NDB RWY 09 Čáslav ILS/DME 31 Čáslav NDB 31 Čáslav NDB 13 CAT A,B Čáslav NDB 13 CAT C,D České Budějovice ILS RWY 27 České Budějovice RNP RWY 27 Karlovy Vary ILS RWY 29 (ACFT CAT A, B, C) Karlovy Vary RNP RWY 29 (ACFT CAT A, B, C) Karlovy Vary NDB RWY 29 (ACFT CAT A, B, C) Karlovy Vary RNP RWY 11 (ACFT CAT A, B,C) Karlovy Vary NDB RWY 11 (ACFT CAT A, B,C) Kbely ILS RWY 24 Kbely NDB RWY 24 Kunovice RNP RWY 20C Kunovice NDB RWY 20C (ACFT CAT A, B, C) Náměšť ILS RWY 30 Náměšť NDB RWY 30 Náměšť NDB RWY 12 OSTRAVA/Mošnov ILS RWY 22 OSTRAVA/Mošnov RNP RWY 22 OSTRAVA/Mošnov VOR RWY 22 OSTRAVA/Mošnov NDB RWY 22 OSTRAVA/Mošnov RNP RWY 04 OSTRAVA/Mošnov VOR RWY 04 OSTRAVA/Mošnov NDB RWY 04 Pardubice ILS Z RWY 27 Pardubice ILS Y RWY 27 Pardubice RNP Z RWY 27 CAT A, B Pardubice RNP Y RWY 27 CAT C, D Pardubice NDB RWY 27 Pardubice RNP RWY 09 Pardubice NDB RWY 09 PRAHA/Ruzyně ILS RWY 24 PRAHA/Ruzyně RNP RWY 24 PRAHA/Ruzyně NDB RWY 24 PRAHA/Ruzyně ILS RWY 30 PRAHA/Ruzyně RNP RWY 30 PRAHA/Ruzyně VOR RWY 30 PRAHA/Ruzyně ILS RWY 06 PRAHA/Ruzyně RNP RWY 06 PRAHA/Ruzyně NDB RWY 06 PRAHA/Ruzyně ILS RWY 12 PRAHA/Ruzyně RNP RWY 12 PRAHA/Ruzyně VOR RWY 12 PRAHA/Vodochody ILS Y RWY 28 (ACFT CAT A, B) PRAHA/Vodochody ILS Z RWY 28 (ACFT CAT C) PRAHA/Vodochody RNP RWY 28 (ACFT CAT A, B, C) PRAHA/Vodochody NDB RWY 28 (ACFT CAT A, B, C) PRAHA/Vodochody RNP RWY 10 (ACFT CAT A, B, C) PRAHA/Vodochody NDB RWY 10 (ACFT CAT A, B, C) |
|
Mapa příletů a odletů za VFR |
1:250 000 1:350 000 1:250 000 1:250 000 1:250 000 1:250 000 1:250 000 1:250 000 1:200 000 1:200 000 1:250 000 |
BRNO/Tuřany Čáslav Karlovy Vary Kbely Kunovice Náměšť OSTRAVA/Mošnov Pardubice PRAHA/Ruzyně PRAHA/Ruzyně CIRCLING APPROACH CHART PRAHA/Vodochody |
|
Mapa oblasti s nebezpečnou koncentrací ptactva |
1:50 000
1:50 000 1:25 000 |
BRNO/Tuřany České Budějovice Karlovy Vary OSTRAVA/Mošnov PRAHA/Ruzyně |
|
Mapa minimálních nadmořských výšek pro poskytování přehledových služeb ATC |
1:500 000 1:500 000 1:500 000 1:300 000
1:500 000 1:500 000 1:500 000 1:500 000
1:1300 000 |
CTR Tuřany a TMA Brno a část / and part of CTA 2 Praha MCTR Čáslav a MTMA Čáslav České Budějovice
Kbely MCTR Náměšť a MTMA Náměšť CTR Mošnov a TMA Ostrava a část CTA 2 Praha MCTR Pardubice a MTMA Pardubice CTA 1 Praha, CTR Ruzyně a TMA Praha PRAHA/Vodochody FIR Praha |
3.2.6 Klad listů Letecké mapy světa (WAC) − ICAO 1:1 000 000
Není aplikováno
3.2.7 Topografické mapy
Český úřad zeměměřičský a katastrální úřad
Pod sídlištěm 9/1800
182 11 PRAHA 8
Telefon: +420 284 041 111
Telefax: +420 284 041 204
E-mail: cuzk@cuzk.cz
URL: http://www.cuzk.cz

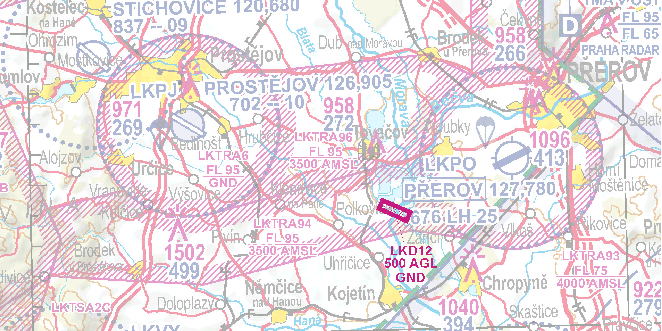

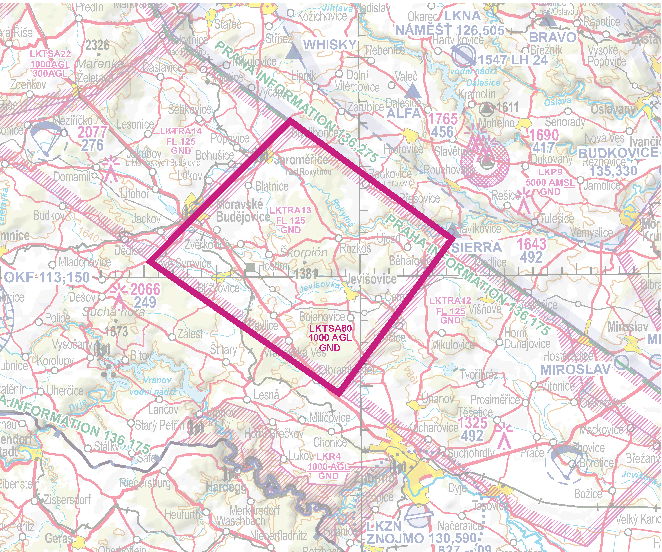

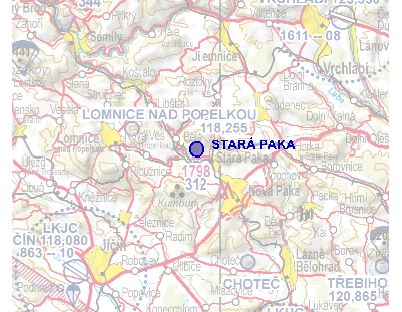

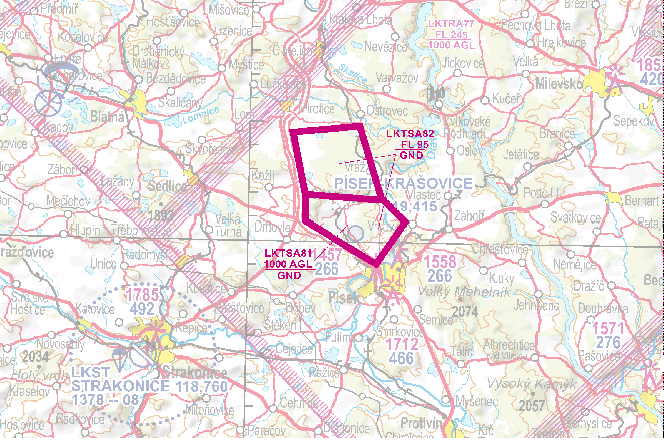

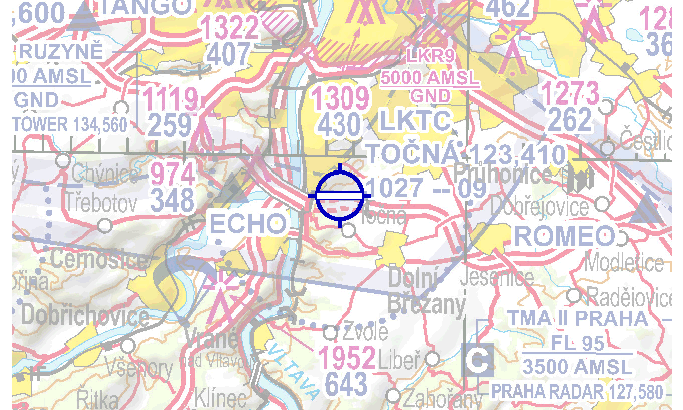

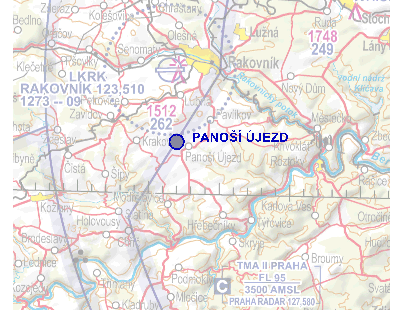

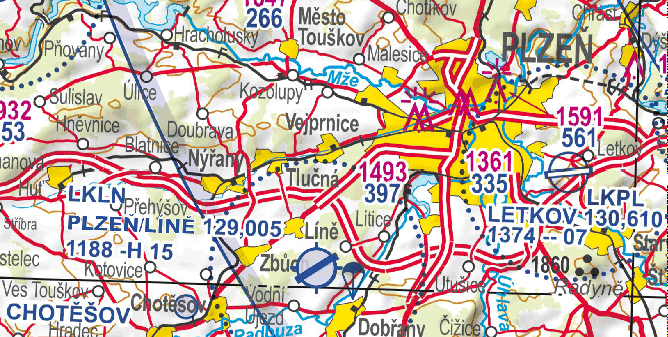

3.2.8 Opravy map, které nejsou součástí AIP
|
Mapy |
Umístění |
Opravy |
Datum účinnosti |
Publikováno |
|---|---|---|---|---|
| ANC ICAO 1:500 000 |
Přední strana | |||
|
490830.93N
0143635.09E
|
Nová SLZ plocha Neplachov (LKNEPL)  |
13 JUN 24 |
AMDT 439/24 | |
|
495645.97N
0155343.61E
|
Nová SLZ plocha Nabočany (LKNABO) |
08 AUG 24 |
AMDT 441/24 | |
| ANC ICAO 1:500 000 |
492204.29N
0173909.30E
|
Nová SLZ plocha Brusné (LKBRUS)  |
13 JUN 24 |
AMDT 439/24 |
|
Zadní strana | ||||
|
NIL | ||||
